 光伏汇流带焊接设备

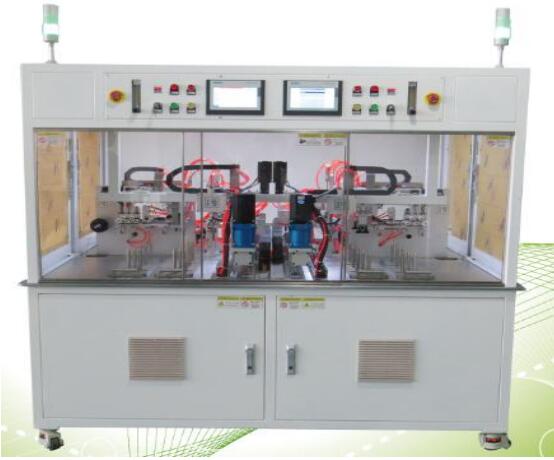

名称:光伏焊带汇流带多功能自动汇流带搭焊机DH-MF-F
产品简介:
本机专为太阳能光伏组件引线焊接而研制多种方式搭焊,为了更好的解决焊接点表面不平整及传统焊接时焊接头不易清洁等诸多缺点,经过反复实验、摸索,我司独家开发热风式焊接,使焊接面光滑平整牢固,无锡拉拉尖、并彻底解决焊头清洁麻烦等问题。
本机电气元件均采用进口知名品牌;主控制人机界面西门子PLC、气动元件亚德客、西门子温控模块、主要焊接部件热风枪由日本知名厂商定制,更好的保障设备的稳定性。
设备可兼容使用盘装或5KG/10KG/20轴装,配以自动放线功能,减少老款半自动搭焊机裁剪、整理填料的繁琐人工作业
详细介绍:


1.使用电源:AC220V 50/60Hz
2.额定功率:2.5KW
3.气源压力:0.6~0.8 Mpa
4.连接气管:¢10mm
5.焊接方式:进口定制热风焊接
6.加热温度:600-650±5
7.压力值:配气源监测系统
8.风量:15-25L/min
9.设备产能:L 型:700-1000PCS/H
U 型:300-400PCS/H
F 型:300-400PCS/H
T 型:700-900PCS/H
(产能随焊带的规格变化有所不同)
10.加工条数:2pcs
11 储料容量:循环存储
12 产品收集:输送带式
13 使用材料:光伏焊带汇流带
14 使用原材料包装方式: 盘装:内径Φ20mm 外径≤400mm
                        轴装重量:5/10/20 包装轴尺寸: 内径Φ20mm---Φ35mm   外径≤Φ300mm
15.放料方式: 自动放料并带有缺料报警
16.适用宽度: 4.0-8.0mm
17.适用厚度: 0.2-0.6mm
18.成型角度: 90 度≤±1 度 厚度≤焊带叠加值+0.1mm
19.成型规格: 长边:150-550mm 短边:40-150mm (特殊长度可定制)
20. 可选配功能: 1.焊接处添加助焊剂(改善焊接质量)
            2.短边翘起(便于穿引 EVA
                    短边翘起方式如特殊可定制.
21.裁切精度:长、短边:±(L*0.002+0.2) mm
22.搭接位错位公差:长、短边:±0.5mm
23.虚 焊 率:0
24.设备尺寸:L1900mm*W1400mm*H2100mm
25.设备重量:约 800Kg
26.汇流条与汇流条之间的焊接拉拔强度 :30N 是为焊带规格 6*0.35,
其他的力值大小随焊带的规格及镀锡层变化有所不同,请以实测为准)
27.焊接光滑、牢固、无毛刺、无堆锡、无拉尖、脱焊
